LüftungsAnlage

LüftungsAnlage 2

- beispielgebend nachfolgend vorgestellt die LüftungsAnlage für FVB TO10 Raum 2 /Bereich Zerlegung



 SchaltSchema LüftungsAnlage 2

- über einen LüftungsAufsatz wird die FrischLuft vom Dach geholt, der "saugende" Lüfter dazu sitzt im KlimaBlock

- ein WärmeTauscher ist dem KlimaBlock vorgeschalten

- der KlimaBlock besteht aus Sektionen für Filterung,  Befeuchtung,  Heizung,  Kühlung,

- vom KlimaBlock wird die aufbereitete Zuluft in einen LuftKanal "gedrückt"
dessen gesamter Verlauf im DachBereich gedämmt ist

- dieser ZuluftKanal wird 2x über StichKanäle durch eine Sandwich-PaneelDecke in den ZerlegeBereich im EG eingeführt

- parallel zu den 2  Zuluft-KanalSystemen sind drei Abluft-KanalSysteme angeordnet

- die Abluft wird aus dem ZerlegeBereich "gesaugt" von einem Lüfter über Dach mit FortLuft-Haube

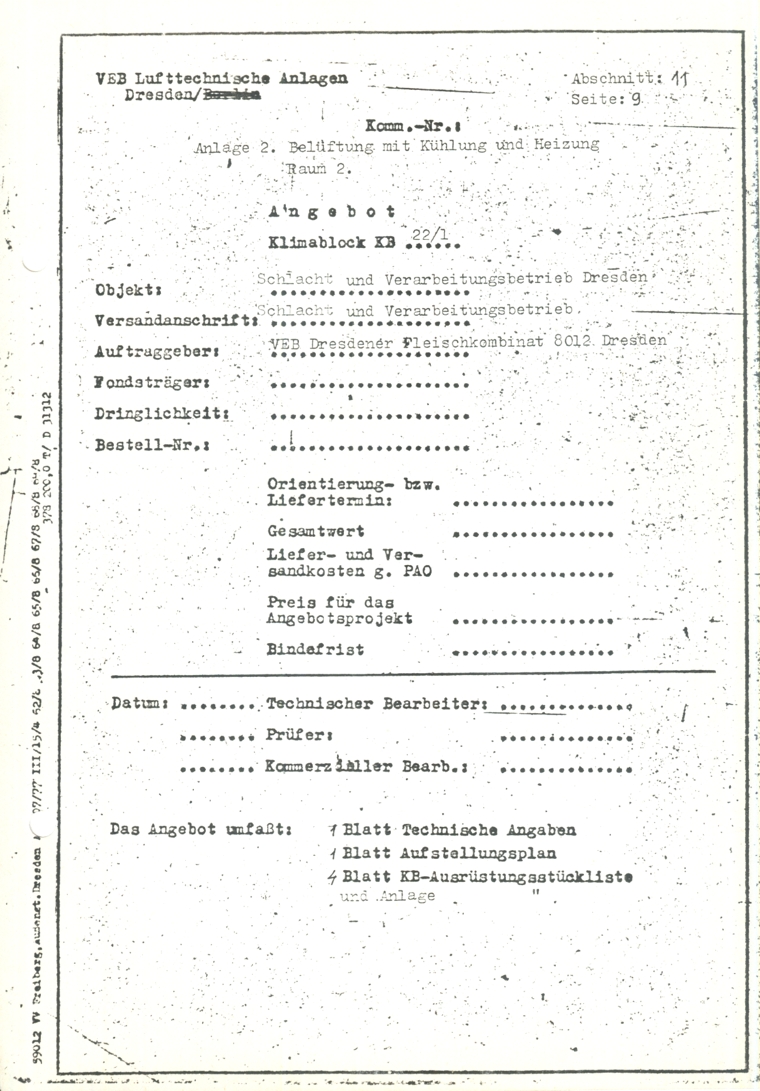

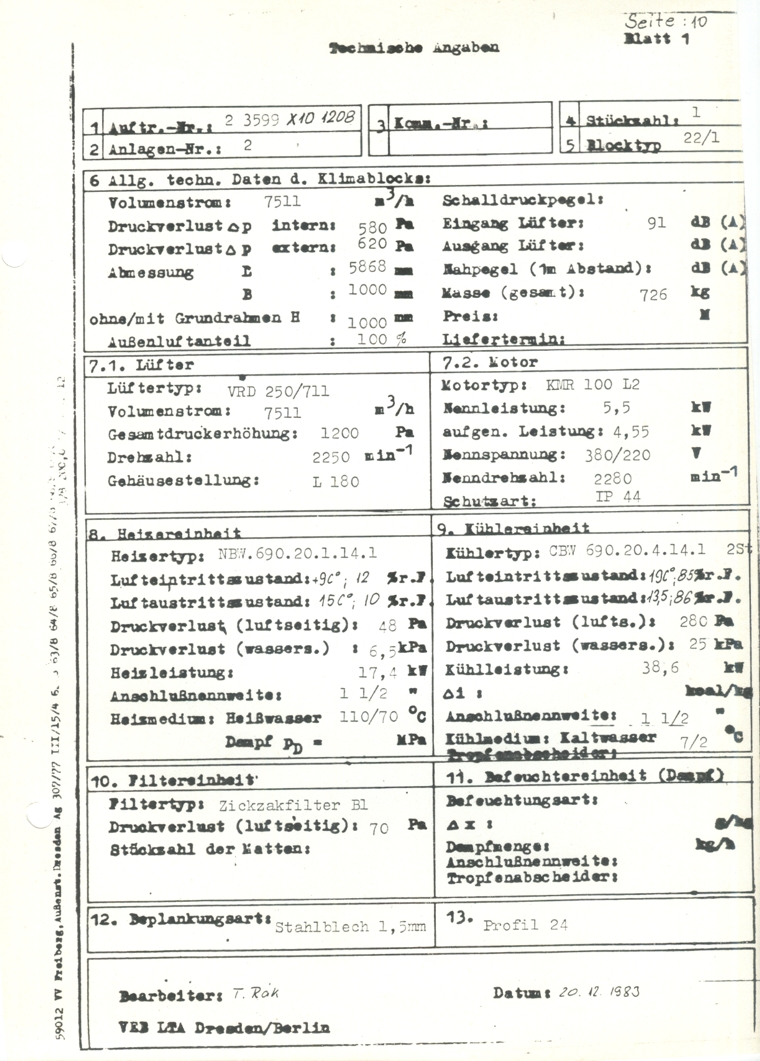

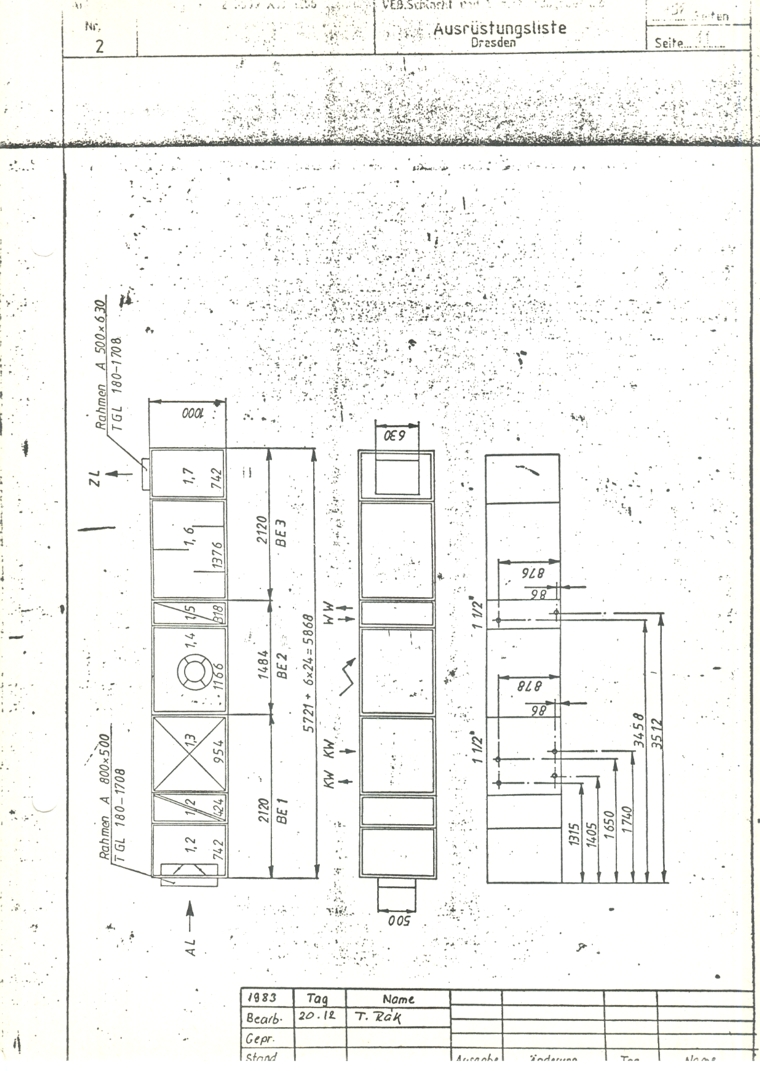

 technische Daten zur LüftungsAnlage 2

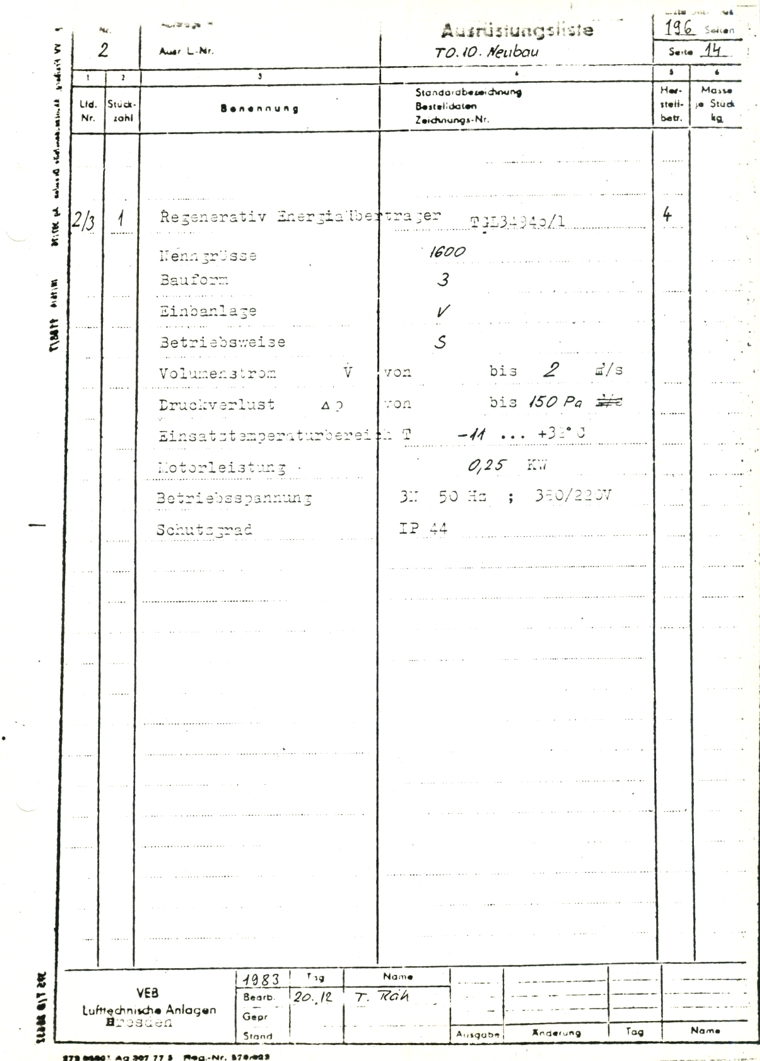

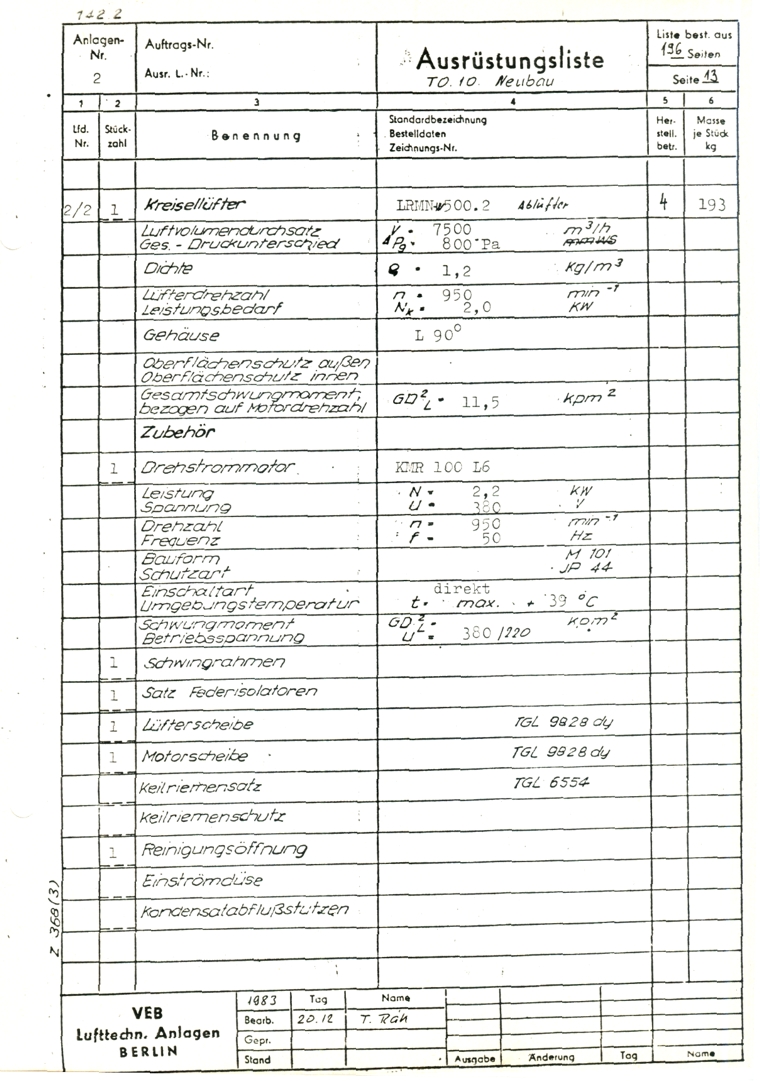

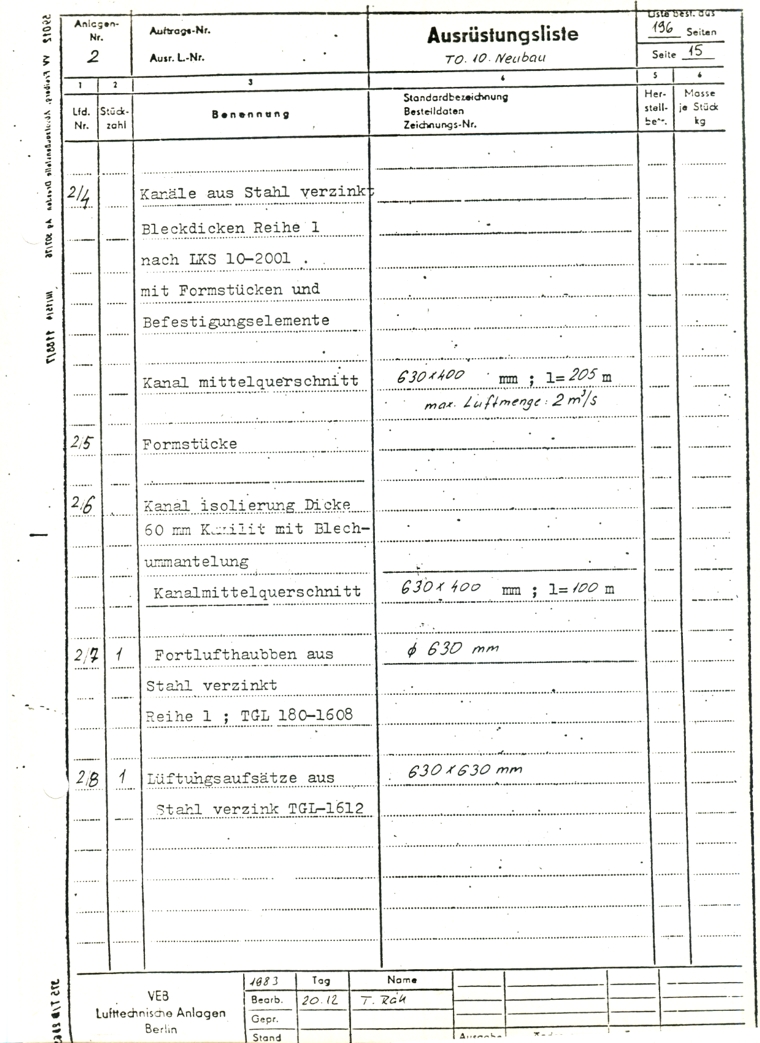

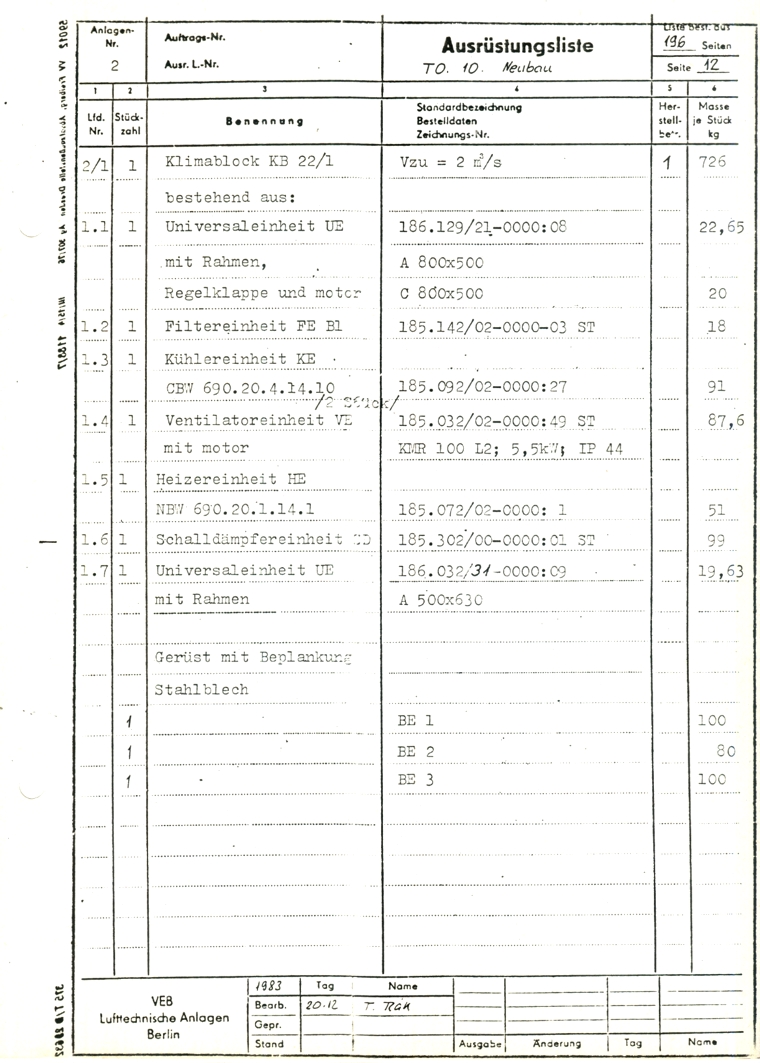

- hier erfolgt eine beschreibende Darstellung aller AnlagenTeile, LeistungsParameter  etc zur Anlage 2

- Legende zu den Klimablock-Symboliken  s. hier

 Zchngen zur LüftungsAnlage 2

- bei dem LüftungsProjekt es so, dass zwischen der ProjektAuslieferung und dem BauAbschluß noch ein Zeitraum von ca 2 1/2  Jahren lag
> gerade bei den KonstruktionsAussagen in den Zchngen sind dann noch Änderungen erfolgt

- leider werden ja kaum RevisionsProjekte zum BauAbschluß mit vorgelegt
> ich würde dazu immer den Grundsatz verfolgen  ohne überprüftes RevisionsProjekt ist die Abnahme nicht vollständig

- EG-TeilGrundriß 3

- neben der Anlage 2 arbeiten hier weitere 4 Anlagen

- was im Raum 2  nicht in die Betrachtung mit einbezogen wird sind die VerdampferAnordnungen des AN Kälte
> deshalb ist die Anordnung wie dargestellt nicht ausführbar

- wie das alles zu ändern ist, damit die Luftströme nicht gegeneinander arbeiten wird in den bauseitig entwickelten  koordinierten Plänen -  dargestellt  > s. hier

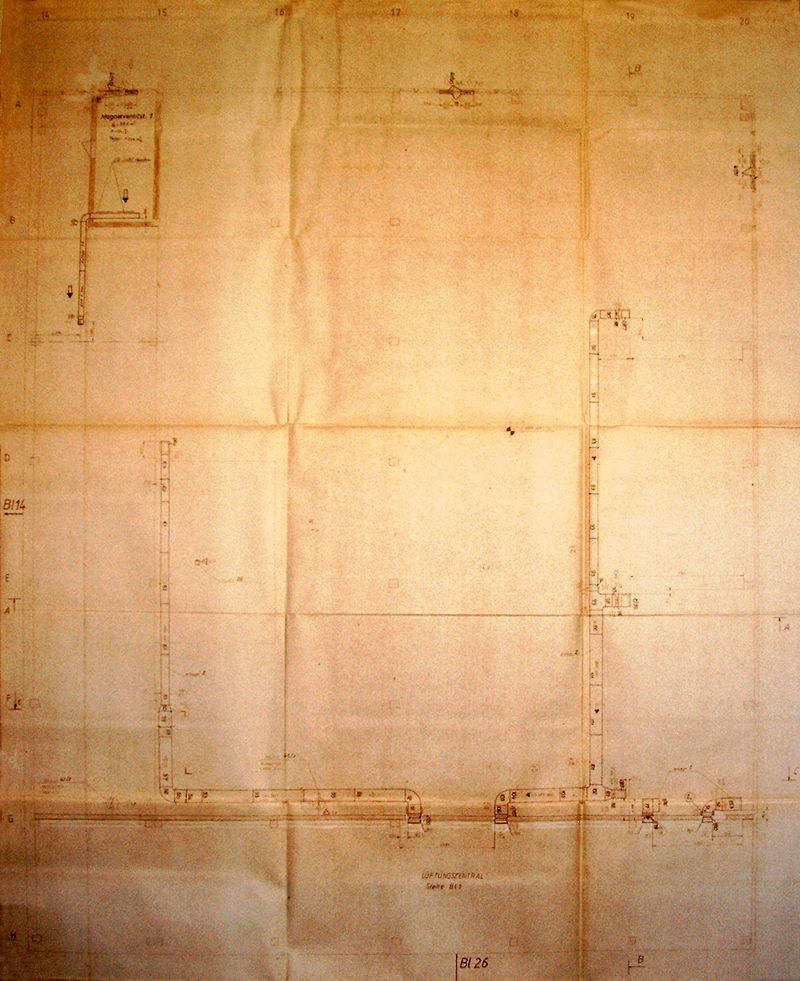

- OG- /DachBereich-TeilGrundriß 3

- hier werden auch zwei Dachraum-Lüfter angeordnet  > einer in der DachDecke und einer im OG-AW-Fensterband

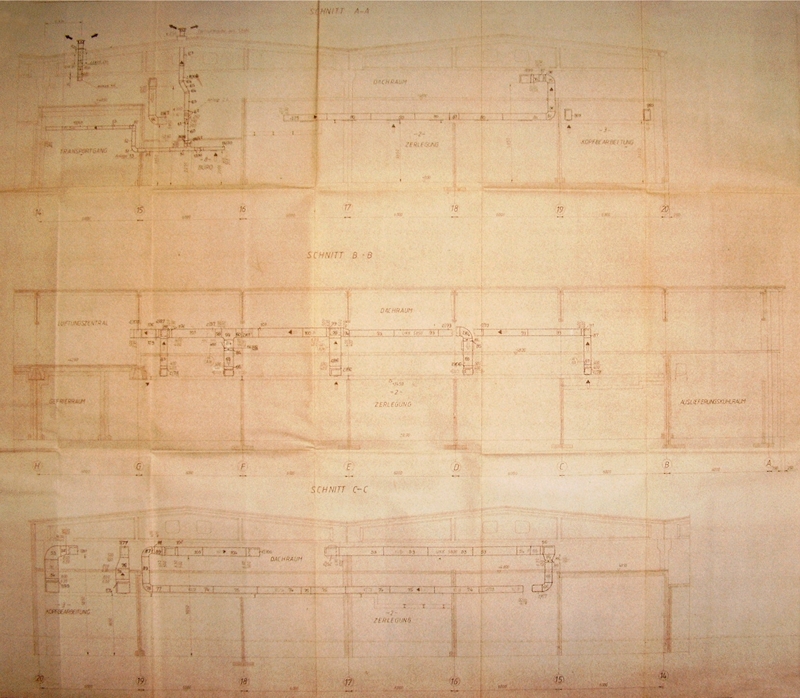

- SchnittFührungen EG- und OG- bzw DachBereich TeilGrundriß 3

- für den DachBereich kann man erkennen, was bei LuftKanälen die unterhalb der DachBinder-UF geführt werden, noch an DurchgangsHöhe übrig bleibt
> da bei den eingezeichneten Sandwich-PaneelDecken noch die oberseitig angeordnete TragKonstruktion fehlt, reicht es meist nur noch zum durch"robben"

- die Zuluft-Kanäle im ZerlegeBereich sitzen oberhalb der Trägerlage und zwar hinter den (nicht mit dargestellten) Verdampfern der KälteAnlage
> die Bereiche unterhalb der Trägerlage bleiben der FörderTechnik vorbehalten

- trotz der hohen Anordnung im Raum muß gesichert sein, dass ständige KaltLuft-ZugluftErscheinungen ausgeschlossen werden

- damit ergeben sich für die Gestaltung der LuftAuslässe zwei Beachtungen:
1. viele Auslässe statt einiger weniger, was die ZugErscheinungen reduzieren wird
und
2. Auslässe nicht in den Bereichen wo dann, regelmäßig später montiert, die Verdampfer angeordnet werden
> die Verdampfer sollen rückseitig erwärmte RaumLuft ansaugen, nicht aber die frisch aufbereitete Zuluft aus den LüftungsKanälen

> dazu braucht man erfahrene LüftungsMonteure, aber keine, wie ich es mal erlebt habe, MontageHelfer ohne Deutsch-Kenntnisse, denen nur gesagt wurde, dass hier ein Kanal hinkommt
